Maths / Sciences 4e

Informatique et programmation – Séquence 1 – RAPPEL

Vous trouverez ci-dessous la correction de la séquence 1.

N’hésitez pas à revenir vers moi si vous avez des questions.

De combien d’espaces informatiques dédiés dispose l’établissement ? + de 6

Listez-les : TECHNO 1 et 2, SALLE 14, CLASSES MOBILES, SALLE DES PROFS, ADMINISTRATION, CDI, TABLETTES, PETITE ETUDE + depuis cette année les salles TECHNO 3 et 4

Par quels moyens de connexion sont-ils reliés ? Précisez.

filaire pour les PC grâce à des connecteurs RJ 45

onde  pour les tablettes et classes mobiles via wifi

Sur le réseau pédagogique ci-contre du Clg Macé de SURESNES, …

… combien de postes informatiques sont reliés au réseau ?

50 postes + équipement nomade

… quels sont les moyens de communication mis en œuvre ?

Le filaire et wifi

… entourez le routeur en rouge

en haut à gauche Nétopia

… n’importe qui peut-il imprimer en SDP ? Justifier.

NON car un commutateur restreint l’accès aux postes de la SDP ce qui sous-entend un accès par un code d’accès ou d’impression très certainement.



Le réseau de la salle de Technologie

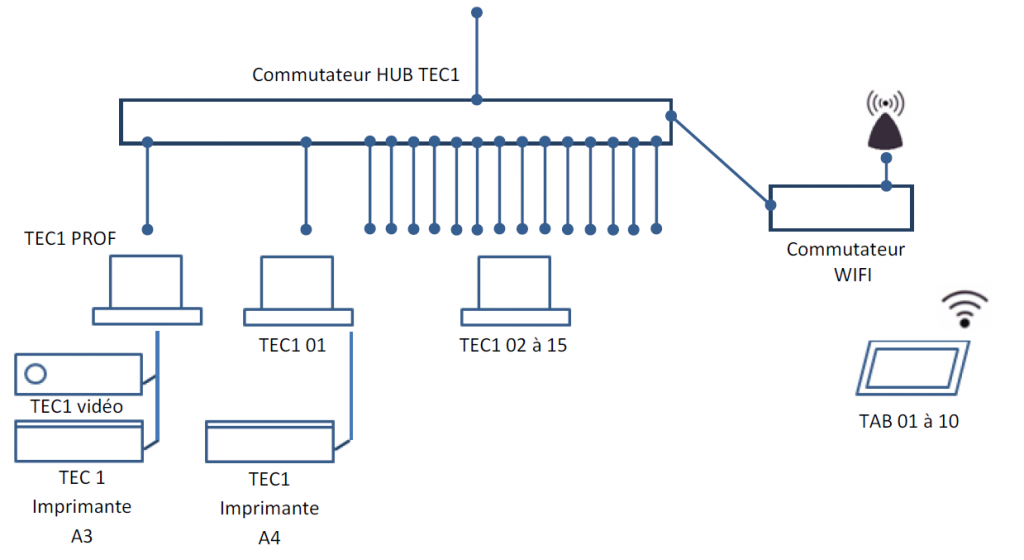

Parmi celles et ceux m’ayant envoyé leur document de travail vous êtes partis de la représentation de la salle en la dessinant puis avez insérer les postes, ce qui était une solution simple et efficace. Malheureusement et pour des questions pratiques vous comprenez bien que l’on ne peut dessiner tout un bâtiment de la sorte d’où ma représentation plus synthétique > un commutateur général (le gros boîtier noir quand vous rentrez dans la salle) qui centralise toutes les connexions et sur lequel la borne wifi est reliée, puis un câble RJ45 par connexion.

Le poste 1 se voit attribuer la possibilité de gérer l’imprimante A4 alors que le poste prof est lui relié au vidéoprojecteur et à l’imprimante A3. En effet, j’ai fait le choix de ne pas mettre les imprimantes en réseau pour ‘ contrôler ‘ vos impressions. Concernant les postes élèves, plutôt que de dessiner 14 postes je me contente de les référencer mais attention, il faut toutefois tracer les 14 connexions ou là aussi le spécifier ! N’oubliez pas que ces tracés sont utilisés ensuite par les techniciens qui commanderont et implanteront ces outils numériques.
