Informatique et programmation – Séquence 2 – séance 2 : comment automatiser le portail
Vous trouverez ci-dessous la correction du QCM de cette séquence.
N’hésitez pas à revenir vers moi si vous avez des questions.
CODAGE : Comment induire des commandes simplifiées ?

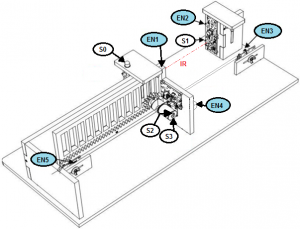

A quoi correspondent les codes utilisés sur le schéma du portail ci-dessous ; redonne à chaque code l’élément technique qui s’y rapporte.
Situation initiale – le portail coulissant automatisé est fermé.
1. Quelle action va entraîner son ouverture ?
l’ouverture est commandée par l’action CODE OK
2. Combien de temps de latence (d’attente) s’écoule avant qu’il se referme ?
Il faut attendre 1 seconde(s)

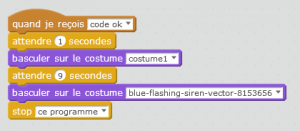

Programme du gyrophare.
3. En fonction du nom du nouveau costume, de quelle couleur est le gyrophare ? Est-il éteint ou allumé ?
Le gyrophare est de couleur BLEUE et il est ALLUME
4. Explique le temps dans la 2ème temporisation en complétant …
Ce temps de 9 secondes correspond au temps qu’il faut pour que le portail S’OUVRE

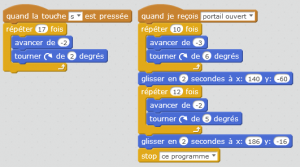

Le script d’une voiture.
5. Quelle touche la met en action dans le script de gauche ?
Quelle action la voiture répète 17 fois ?
Pour la mettre en action il faut que le programmeur appuie sur la TOUCHE S ; ainsi la voiture va répéter 17 fois la même action pour simuler son déplacement en simulant un virage non saccadé : elle va AVANCER de (-2) et TOURNER dans le sens horaire de 2 degrés à chaque répétition.
6. Quel ordre va commander le mouvement de la voiture dans le script de droite ? A chaque fin de script, il est nécessaire de noter quelle commande ?
Le mouvement de la voiture est commandée quand elle reçoit l’ordre PORTAIL OUVERT.
A chaque fin de script il faut donner à ce programme l’ordre STOP
BONUS
Pour le moment seule la gestion de l’ouverture depuis l’extérieur est réalisée à l’aide du clavier. Cependant, quand un véhicule veut sortir, il n’a pas besoin de saisir de code. En effet, une « plaque de pression » situé juste avant le portail permet de détecter un véhicule et d’ouvrir le portail.
En vous inspirant du script 1, réalisez celui qui permettra l’ouverture de l’intérieur dès lors qu’un véhicule touchera cette zone.
Expliquez avec vos mots les modifications que vous avez apportées à ce script.
INUTILE ICI DE REPRENDRE TOUT LE SCRIPT, IL SUFFIT DE REMPLACER DANS LE LANCEMENT DU PROGRAMME :
” code ok ” > ” pression détectée ” OU par ” pression supérieure à 100kg “
CELA SOUS ENTEND QU’UN CAPTEUR DE PRESSION SOIT CODÉ PRÉCÉDEMMENT AFIN QUE LE PROGRAMME PUISSE INTERPRÉTER ; IL CONVIENT TOUTEFOIS QUE CETTE PRESSION SOIT PARAMÉTRER POUR UN VÉHICULE MOTORISE OU NON D’OÙ L’AJOUT D’UNE CONDITION DE POIDS.
